匝間短路是指變壓器或者電機繞組線圈中的兩個相鄰匝間之間發生不應有的短路連接。通常情況下，繞組線圈中的每匝都應該與其他匝隔離，從而確保電流在正確的路徑中流動。然而，由于各種原因，如絕緣老化、外部物理損壞或制造缺陷等，匝間隔離可能會失效，導致匝間短路的發生。

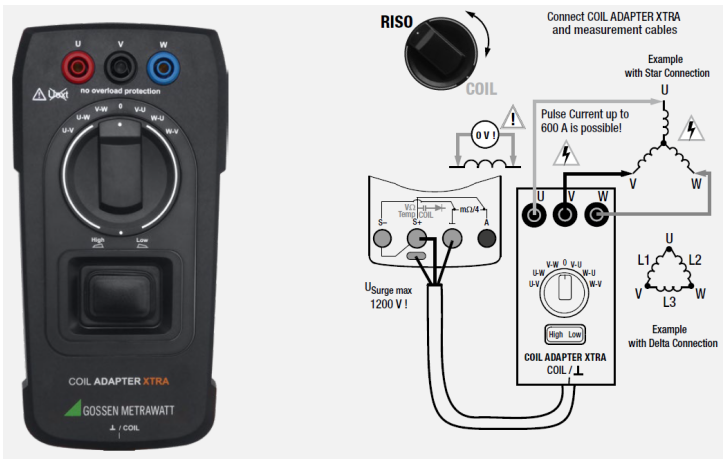

電機繞組匝間短路測試測試方案：METRAHIT IM E-DRIVE & COIL ADAPTER XTRA
產品特色：
☆ 涵蓋廣泛的電感范圍：
低：10 μH 至50 mH
3-相設備：380 V >> ~ 80 MVA ... ~ 15 kVA
高：5 mH 至~ 5 H
3-相設備：380 V >> ~ 160 kVA … ~ 160 VA
影響因素：非理想電感的衰減
☆ 可同時連接3 相線圈: L1-L2-L3, U1-V1-W1
☆ 旋轉開關，用于線圈選擇
☆ 通過旋轉開關反轉極性
其他功能：
☆ 用于METRAHIT IM E-DRIVE 或XTRA的組合插頭連接器
☆ 旋轉開關的位置通過信號發送給METRAHIT IM E-DRIVE
測試方法：
☆ 1 kV浪涌電壓測試故障是在運行條件下產生的。

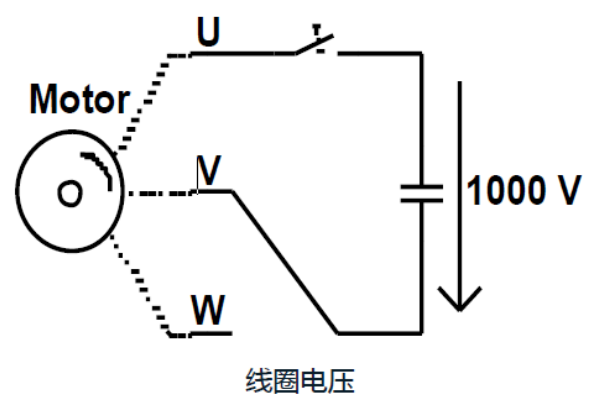

☆ 電容器充滿測試電壓。
☆ 測試探頭自動循環放電
☆ 放電通過電動機繞組進行，電動機繞組與電容器并聯形成諧振電路。

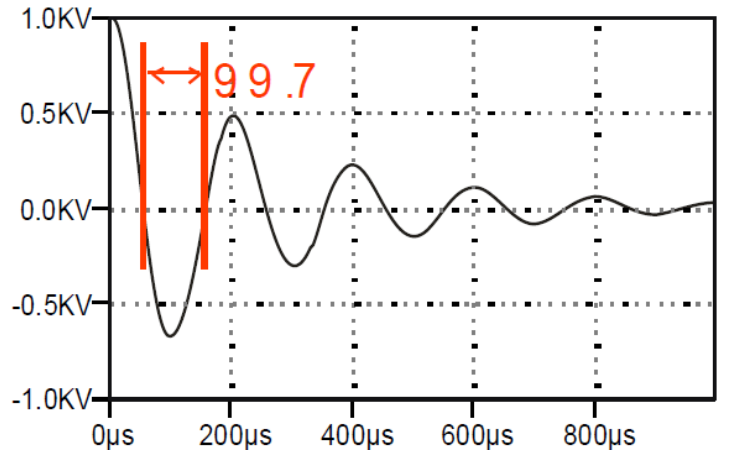

☆ 衰減電壓如圖所示。
☆ 測量前兩個零交叉之間的時間，并在METRAHIT IM EDRIVE上顯示
☆ 時間常數與電感成正比。
☆ 帶有鼠籠式轉子的電機正常時只表現出很小的不對稱性（通常為1%）。如果偏差大于10%，則被測設備有故障（例如匝間短路）。
☆ 如果任何一個時間值為0，則表示存在短路。如果未發生放電，則測量線圈中斷（顯示：OL）。
☆ 在永磁勵磁電機的情況下，匝間短路測量取決于轉子位置。這也適用于具有大電感的鼠籠式電機，這會導致更頻繁發生的剩磁。
☆ 首先，必須在每個正極性線圈（U-V、U-W、V-W）上進行測量。然后，以相反的極性（V-U、W-U、W-V）再次測量每個線圈。線圈適配器XTRA上的旋轉開關必須設置到相應的位置。因此，無需將線圈適配器處的端子重新連接到電機線圈。該儀器根據兩個測量結果生成一個平均值，該平均值在很大程度上與轉子位置無關。
注意事項：
☆ 對于10kV工作電壓的電機，剩磁可能比380V三相電機的工業電機大得多。剩磁磁場的大小可能與我們測試儀產生的1kV浪涌電壓感應的磁場相似，疊加甚至可能導致極性反轉，從而產生難以解釋的影響。因此10kV電機的鼠籠式轉子的剩磁效應可能會對測量值產生強烈偏差。
☆ 在運行電壓為10 kV的電機上進行浪涌測試，該測試儀產生的浪涌電壓1 kV比電機額定電壓10kV要小得多（小10倍），因為它可能無法可靠地檢測出在運行電壓下發生的繞組故障。這也是繞組匝間短路試驗的實際目的。
1 kV浪涌電壓下的繞組匝間短路試驗對10 kV工作電壓的電機可能無效，對鼠籠式轉子的電機也沒有可用的結果。
COIL線圈匝間短路測試功能：
☆ 三相單極
☆ 三相多極
☆ 線圈(N繞組)
其他功能：

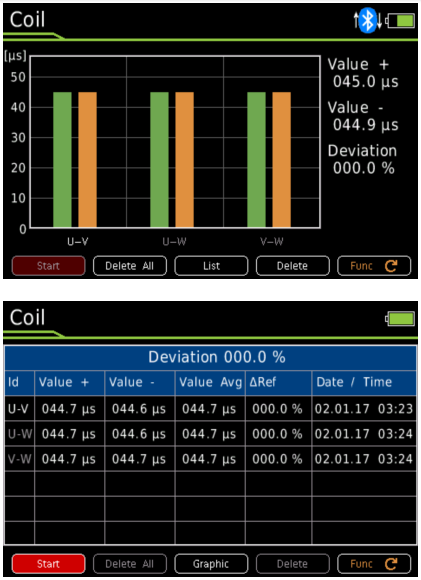

☆ 以表格或圖形形式顯示測量結果
☆ 重復單個測量
☆ 集成測量數據存儲器
